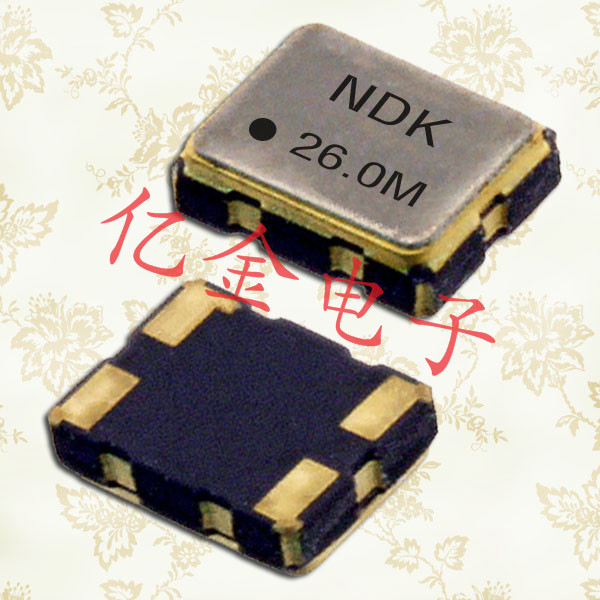

有源晶振,壓控溫補晶振,NT3225SA晶振,TCXO貼片振蕩器,日本電波SMD晶體
- 頻率：10~40MHZ

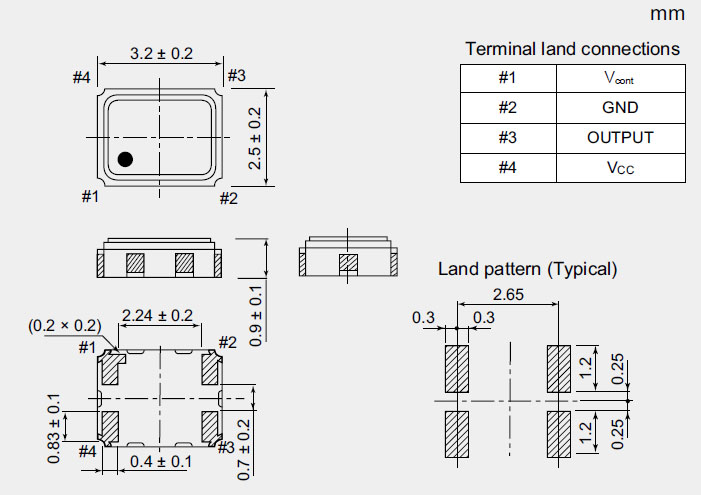

- 尺寸：3.2*2.5mm
- 應 用： 產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢.
-
-
.jpg)
石英晶振NT3225SA,TCXO貼片振蕩器,日本電波SMD晶體產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.crystal,石英晶振應用：數碼相機,無線通訊,計算機,全球定位系統,數碼產品系列.

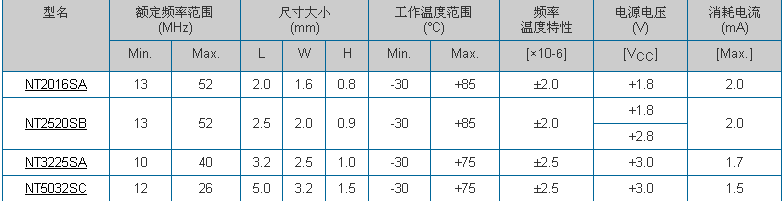

| 型號 | NT3225SA | |||
| 包裝（pcs） | 2000/pcs | |||
| 頻率范圍(MHZ) | 10~40 | |||
| 頻率公差 | Max. ±25 ×10-6 | Max. ±50 ×10-6 | Max. ±100 ×10-6 | |
| 工作溫度 | 0 to +70 | 0 to +85 | 0 to +85 | |
| 保存溫度 | –55 to +125 | |||
| 電源電壓（V） | +2.5 ± 5 %, +3.3 ± 10 % | |||
|
電流消耗 |
Enable (mA) | Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω) | ||
| Stand-by (μA) | Max. 30 (STAND-BY=GND) | |||
| 輸出電壓(V) | VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics) | |||
| VOH : VCC –1.025 to VCC –0.88 (DC characteristics) | ||||
| 上升/下降時間(單位:納秒) | Max. 1 (20 to 80% Waveform) | |||
| 對稱(%) | 45 to 55 (at 50% Waveform) | |||
| 輸出負載(Ω) | 50 (Terminated to VCC–2.0V) | |||
| 相位抖動 | Max. 1 (Offset frequency : 12kHz to 20MHz) | |||
.jpg)
1. 封焊:
將基座與上蓋放置在充滿氮氣(或真空)的環境中進行封焊,以保證產品的老化率符合要求.
主要封焊方式有：
◆ 電阻焊
◆ 滾邊焊(Seam)
◆ 玻璃焊(Frit)
◆ 錫金焊(AuSn)
2. 密封性檢查:
確認封焊后的產品是否有漏氣現象.
依檢漏方法區分為:
a.粗漏：檢查較大的漏氣現象,常用檢出方法有氣泡式及壓差式.
b.細漏：檢查較微小的漏氣現象,常用檢出方法為氦氣檢漏式.
3. 老化及模擬回流焊:
老 化 : 對產品加以高溫長時間老化,將制程中因熱加工造成之應力達到釋放效果.
回流焊: 以模擬客戶使用環境,目的在暴露制造缺陷,據以提高出貨可性.
4. 測試：
對成品進行印字、電性能指針測試,剔除不良品,保證產品質量.
NDK的發展：
1948 年 在東京都中央區日本橋設立南部商工株式會社
1970 年 在新瀉縣新瀉市建立Hawk Denshi株式會社（現為 新瀉NDK）
1986 年 在愛知縣岡崎市設立中部營業所在馬來西亞建立Malaysian Quartz Crystal Sdn. Bhd.（現為 NDK Quartz Malaysia Sdn. Bhd.）狹山事業所新館竣工
1990 年 在東京都新宿區西新宿設立總公司事務所在東京證券交易所 市場第2部上市
2001 年 在德國設立NDK Europe Ltd. German Office，（2008年設立NDK Germany Gmbh并開始運作）
2005 年 函館NDK吸收合并NRS Technologies Inc.總公司搬至東京都涉谷區笹塚
主要產品:
石英晶片(Crystal Wafer, Crystal Blank)
廣泛用途石英晶體（Crystal）
小型化貼片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化貼片石英晶體振蕩器（SMD XO）
壓控有源晶振（VCXO）
壓控溫補振蕩器(VC/TCXO)
恆溫石英晶振 (OCXO)
自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.NDK電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
深圳市億金電子公司還代理銷售日本進口石英晶振,陶瓷晶振系列.企業同時擁有萬級的晶體元件超凈生產間,并且從國外引進業界領先的晶振自動測試系統,日本全自動生產檢測電腦儀器設備,和瑞士ERC公司銣原子頻標的工廠頻率基準,頻譜分析儀,網絡分析儀,合成信號源等高端儀器設備..jpg)
