晶振頻率輸出和波形幅度過大會導致什么的現象或問題
來源：http://www.worldtalentltd.com 作者：億金電子 2020年11月16
晶振頻率輸出和波形幅度過大會導致什么的現象或問題.
上一期我們就晶體因沒有足夠的輸出波形幅度而導致的系統無法工作的問題進行了詳細的分析和討論;但是晶振使用過程中的常見問題豈止只有這一種,輸出頻率和波形幅度過大也會對其性能造成影響,這也是常見問題之一,這里我們只討論頻率輸出是目標值的3倍的情況和輸出波形幅度多大的情況.
1)頻率輸出是目標值的3倍
相比較而言此問題的機會相對較小。請確定由于放大電路，第三音調模式的頻率反饋是否大于基本模式的反饋。當放大電路內置在芯片組中時，可能會發生此問題。為解決此問題，請采用三音模式晶體。
此外，針對第三音調模式的放大電路的不適當設計也可能導致電路以第五音調模式振蕩或無法振蕩。
2) 由于輸出波形幅度過大導致系統故障。
這種情況其實就是晶體因沒有足夠的輸出波形幅度而導致的系統無法工作問題的對立面,所以我們可以采取類似的手段進行解決,在之前的講解中我們也提到過這樣的一種情況.
頻率和負載的關系式如下:
.jpg "晶振頻率輸出和波形幅度過大會導致什么的現象或問題")

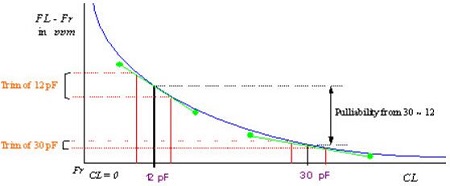

下圖是電容和頻率變化之間折線關系圖:
.jpg "晶振頻率輸出和波形幅度過大會導致什么的現象或問題")
顯而易見,在這種情況下我們要做的就是加大負載值,以降低頻率為目標值,也就是說這兩者之間的關系是一個反比的關系,或許這就是業內常說的增大藍牙晶振負載就會減小有效數據傳輸距離,其根本原因還是在輸出頻率上.
不過即便我們做了這樣的操作,但是有時會發現石英晶振輸出頻率似乎永遠達不到目標值,那么這個時候我們應該怎么辦呢?不要慌,還是之前的道理,找準大方向,微調即可,我們可以增加外部電容（Cd和Cg）的值，并采用具有較低負載電容（CL）的晶體,或者是采用高電阻的晶振等.
晶振頻率輸出和波形幅度過大會導致什么的現象或問題.
上一期我們就晶體因沒有足夠的輸出波形幅度而導致的系統無法工作的問題進行了詳細的分析和討論;但是晶振使用過程中的常見問題豈止只有這一種,輸出頻率和波形幅度過大也會對其性能造成影響,這也是常見問題之一,這里我們只討論頻率輸出是目標值的3倍的情況和輸出波形幅度多大的情況.
相比較而言此問題的機會相對較小。請確定由于放大電路，第三音調模式的頻率反饋是否大于基本模式的反饋。當放大電路內置在芯片組中時，可能會發生此問題。為解決此問題，請采用三音模式晶體。
此外，針對第三音調模式的放大電路的不適當設計也可能導致電路以第五音調模式振蕩或無法振蕩。
2) 由于輸出波形幅度過大導致系統故障。
這種情況其實就是晶體因沒有足夠的輸出波形幅度而導致的系統無法工作問題的對立面,所以我們可以采取類似的手段進行解決,在之前的講解中我們也提到過這樣的一種情況.
頻率和負載的關系式如下:
不過即便我們做了這樣的操作,但是有時會發現石英晶振輸出頻率似乎永遠達不到目標值,那么這個時候我們應該怎么辦呢?不要慌,還是之前的道理,找準大方向,微調即可,我們可以增加外部電容（Cd和Cg）的值，并采用具有較低負載電容（CL）的晶體,或者是采用高電阻的晶振等.
晶振頻率輸出和波形幅度過大會導致什么的現象或問題.
